Java版gdal 初探
最新更新:2019.11.08:四.Spark并行化规整裁切
刚看了没几天的geotrellis就被叫去看gdal了,还好以前有一丢丢基础,借着这个机会复习一下。
一. gdal部署
部署方法可以参见另外两篇文章:windows下java版gdal部署和linux下java版gdal部署。
其中,在windows的部署文章中提到,要复制gdalconstjni.dll、gdaljni.dll、ogrjni.dll、osrjni.dll这四个dll,但本文使用的gdal版本是2.3.2,这四个dll已经被整合成了一个gdalalljni.dll。
二 .影像读取及基本信息查看
首先扔一个gdal的java API文档,该文档适用于gdal 1.7.0或以上版本。
首先是所有gdal程序都需要的注册语句:
gdal.AllRegister();
之前的版本还需要加这句话来支持中文路径:
gdal.SetConfigOption("GDAL_FILENAME_IS_UTF8","YES");
但在2.3.2中,我没有加这句话,也能正常地在中文路径下读写影像。读取影像基本信息的代码如下:
//读取影像 Dataset rds = gdal.Open("影像路径", gdalconst.GA_ReadOnly); //宽、高、波段数 int x = rds.getRasterXSize(); int y = rds.getRasterYSize(); int b = rds.getRasterCount(); //六参数信息 double[] geoTransform = rds.GetGeoTransform(); //影像左上角投影坐标 double[] ulCoord = new double[2]; ulCoord[0] = geoTransform[0]; ulCoord[1] = geoTransform[3]; //影像右下角投影坐标 double[] brCoord = new double[2]; brCoord[0] = geoTransform[0] + x * geoTransform[1] + y * geoTransform[2]; brCoord[1] = geoTransform[3] + x * geoTransform[4] + y * geoTransform[5]; //影像投影信息 String proj = rds.GetProjection();
这里有个数组geoTransform,容量为6,代表的是仿射变换六参数,其含义如下:
- geoTransform[0]:左上角x坐标
- geoTransform[1]:东西方向空间分辨率
- geoTransform[2]:x方向旋转角
- geoTransform[3]:左上角y坐标
- geoTransform[4]:y方向旋转角
-
geoTransform[5]:南北方向空间分辨率
影像中任意一个像素的坐标可以用下式计算:
任意像素的坐标计算公式
其中六参数分别为{dx, a11, a12, dy, a21, a22},正常的影像,正北方向朝上,两个旋转角的值都是0。
三. 影像裁切
在gdal中,影像裁切的基本思想,是把原始影像中想要保留的部分进行另存为。因此这部分要做的事情,就是在定好要裁切的部分后,读取相应的部分并保存即可,其中涉及到一些简单的位置计算。代码如下:
gdal.AllRegister(); Dataset rds = gdal.Open("影像路径", gdalconst.GA_ReadOnly); //宽、高、波段数 int b = rds.getRasterCount(); //从波段中获取影像的数据类型,gdal中波段索引从1开始 int dataType = rds.GetRasterBand(1).GetRasterDataType(); //六参数信息 double[] geoTransform = rds.GetGeoTransform(); //设置要裁剪的起始像元位置,以及各方向的像元数 //这里表示从像元(5000, 5000)开始,x方向和y方向各裁剪1000个像元 //最终结果就是一幅1000*1000的影像 int startX = 5000; int startY = 5000; int clipX = 1000; int clipY = 1000; //计算裁剪后的左上角坐标 geoTransform[0] = geoTransform[0] + startX * geoTransform[1] + startY * geoTransform[2]; geoTransform[3] = geoTransform[3] + startX * geoTransform[4] + startY * geoTransform[5]; //创建结果图像 Driver driver = gdal.GetDriverByName("GTIFF"); Dataset outputDs = driver.Create("D:\\Javaworkspace\\gdal\\output\\clip1.tif", clipX, clipY, b, dataType); outputDs.SetGeoTransform(geoTransform); outputDs.SetProjection(rds.GetProjection()); //按band读取 for(int i = 0; i < clipY; i++){ //按行读取 for(int j = 1; j <= b; j++){ Band orgBand = rds.GetRasterBand(j); int[] cache = new int[clipX]; //从位置x开始,只读一行 orgBand.ReadRaster(startX, startY + i, clipX, 1, cache); Band desBand = outputDs.GetRasterBand(j); //从左上角开始,只写一行 desBand.WriteRaster(0, i, clipX, 1, cache); desBand.FlushCache(); } } //释放资源 rds.delete(); outputDs.delete();
除了Band对象中的ReadRaster和WriteRaster接口外,Dataset对象也有ReadRaster和WriteRaster的接口,但是用法有所不同。要使用Dataset中的接口,需要先构建波段数组,表示在读写过程中对哪些波段进行操作。
int[] bands = new int[]{1};

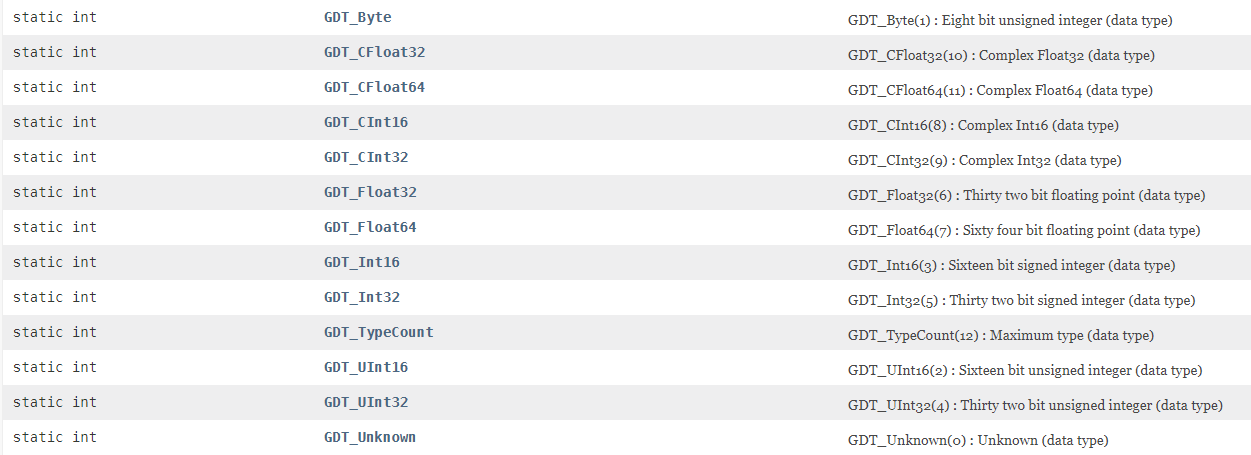

然后在实例化cache数组的时候,数组容量就不是简单的要读写的影像窗口的x*y,而是x*y*b,b表示波段数。而数组的类型也需要根据影像的数据类型进行调整。gdal中的数据类型以常量的形式存放在org.gdal.gdalconst这个类中。从接口文档中能查到有这么些个:
正常来讲,可以使用位数更高的数据类型的数组来读取位数较低的数据。比如在我自己的影像中,datatype的值为2,对应的数据类型为GDT_UInt16,即无符号16位整型,但我在使用int类型数组来读数据的时候,报了数据类型不匹配的错(仅限Dataset的接口),但是输出的影像好像没有问题。报错信息如下:
ERROR 1: Java array type is not compatible with GDAL data type
当我改用short类型的数组来读写数据后,这个报错就消失了,不是很懂gdal的这一波操作。最后利用Dataset对象读写数据的代码如下,也是按行来执行:
int[] bands = new int[]{1}; for (int i = 0; i < clipY; i++) { short[] cache = new short[clipX * b]; rds.ReadRaster(startX, startY + i, clipX, 1, clipX, 1, dataType, cache, bands); outputDs.WriteRaster(0, i, clipX, 1, clipX, 1, dataType, cache, bands); outputDs.FlushCache(); }
补充:
后来发现,有一种比较通用的方式可以读取各种数据类型的影像,即使用byte类型的cache数组,但其长度还需要再乘以目标数据类型与byte类型之间的倍数。举个例子,假设要存储一个像素的short类型的数据,正常来讲只需要实例化一个长度为1的short数组;如果用byte型,一个byte是8位,而一个short是16位,因此应该实例化一个长度1*2=2的byte数组。gdal中也提供了接口可以用来计算这个倍数,代码如下:
// 首先获取影像数据类型 int dataType = dataset.GetRasterBand(1).GetRasterDataType(); // 计算该类型的字节数 int typeSize = gdal.GetDataTypeSize(dataType); // 一个byte8位,计算倍数只需除以8即可 int byteToType = typeSize / 8; // 假设要读取宽x,高y,波段数b的数据 byte[] datas = new byte[x * y * b * byteToType]; // 读取时只需将cache数组替换,读取的宽度、高度、数据类型等参数都不需要更改,写入同理 dataset.Read(0, 0, x, y, x, y, dataType, datas, bandList);
这种方法在不对数据进行具体计算,且又想在不确定数据的类型时使程序变得通用的情况下相当有效。但对于某些压缩过的数据,用short存储,需要通过元数据信息进行计算复原的话就不适用了。
四.Spark并行化规整裁切

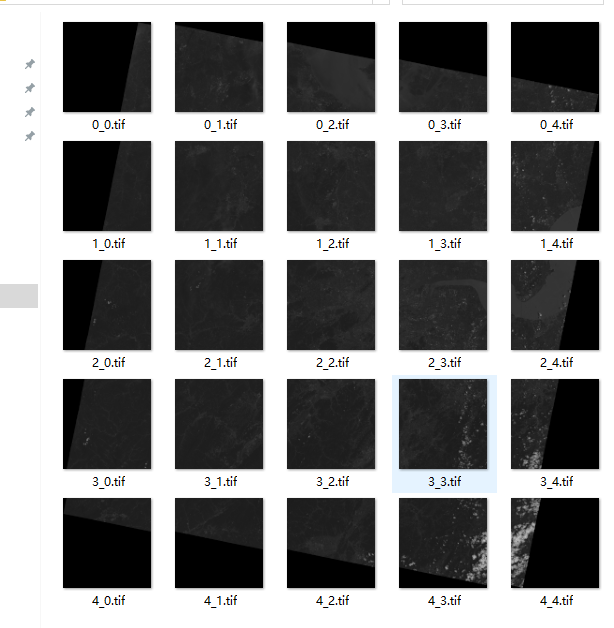

这次会使用gdal,主要就是为了这个需求。利用spark,将影像裁切成一个个规整的方块。比如我设定x方向和y方向的切片数量分别为5的话,结果应该是这样:
并且,这些影像都应该带有位置信息,在ENVI或ArcGIS等平台中加载,能够拼成完整的一幅影像。通过上面裁切的demo,想要实现这个功能并不难,只需要多套两层循环即可。现在需要考虑的,是如何利用Spark,进行分布式的影像裁切。
放了一波寒假,一段时间没碰这个了。。。。。。现在考虑的思路是,建立一个格网索引,将影像分发到它们所在的格网中,并裁出格网与影像相交的部分,最后在每一个格网内将影像进行重叠、拼接,重叠部分则计算平均值。
更新,很长一段时间没有在看gdal了,这次把这部分内容的坑填上吧。Spark拥有众多算子,想要实现一个目标可以有很多种写方法(光是wordcount我所知道的就有2~3种)。因此,对于影像的规整裁切,我所采用的思路、方法可能不是最优的,但这里也先贴出来供参考。
- 输入及元数据信息提取
Spark不能直接读取GeoTiff数据,这里还是要靠GDAL。在我的思路中输入影像应该是可以有多幅的,最终的结果应该呈现出所有输入影像拼接后再裁切的样子(当然实际上并没有拼接的过程)。所以首先统计了输入影像的各类元数据信息,来为进一步切分做准备。
- 首先定义一个需要获得的信息的类
public class DatasetInfo implements Serializable { public String projection; // 投影WKT public int dataType; // 数据类型 public int bandCount; // 波段数 public double xPixel; // x方向分辨率 public double yPixel; // y方向分辨率 public double xRotate; // x方向旋转因子 public double yRotate; // y 方向旋转因子 public double noData; // NODATA值 public Extent extent; // 外包框 public DatasetInfo(String projection, int dataType, int bandCount, double xPixel, double yPixel, double xRotate, double yRotate, double noData, Extent extent) { this.projection = projection; this.dataType = dataType; this.bandCount = bandCount; this.xPixel = xPixel; this.yPixel = yPixel; this.xRotate = xRotate; this.yRotate = yRotate; this.noData = noData; this.extent = extent; } } // 外包框类 public class Extent implements Serializable { public double minX; public double minY; public double maxX; public double maxY; public Extent(double minX, double minY, double maxX, double maxY) { this.minX = minX; this.minY = minY; this.maxX = maxX; this.maxY = maxY; } // 外包框重叠 public Extent overlap(Extent extent){ double newMinX = Math.max(minX, extent.minX); double newMaxX = Math.min(maxX, extent.maxX); double newMinY = Math.max(minY, extent.minY); double newMaxY = Math.min(maxY, extent.maxY); if (newMinX >= newMaxX || newMinY >= newMaxY) { throw new RuntimeException("Not overlap extents!"); } return new Extent(newMinX, newMinY, newMaxX, newMaxY); } // 外包框合并 public Extent union(Extent extent) { double newMinX = Math.min(minX, extent.minX); double newMinY = Math.min(minY, extent.minY); double newMaxX = Math.max(maxX, extent.maxX); double newMaxY = Math.max(maxY, extent.maxY); return new Extent(newMinX, newMinY, newMaxX, newMaxY); } }
- 根据输入路径参数(输入文件路径的List)整合元数据
思路是先利用map算子读取每一幅输入影像的元数据信息,再在reduce中统合。统合原则是,外包框进行合并,其他信息则要确保一致,否则抛出异常。
// 持久化路径RDD,以后还要使用 JavaRDD<String> pathsRDD = sc.parallelize(inputs).cache(); DatasetInfo datasetInfo = pathsRDD.map(file -> { // 首先读取每一幅影像的元数据 // 在每一个Executor中都需要先进行注册 gdal.AllRegister(); Dataset ds = gdal.Open(file, gdalconst.GA_ReadOnly); double[] geoTransform = ds.GetGeoTransform(); // 构造geoTransform数组,其含义见上文 int width = ds.getRasterXSize(); int height = ds.getRasterYSize(); double leftUpX = geoTransform[0]; double leftUpY = geoTransform[3]; double rightBottomX = leftUpX + width * geoTransform[1] + height * geoTransform[2]; double rightBottomY = leftUpY + width * geoTransform[4] + height * geoTransform[5]; Extent extent = new Extent(leftUpX, rightBottomY, rightBottomX, leftUpY); String proj = ds.GetProjection(); int dataType = ds.GetRasterBand(1).GetRasterDataType(); int bandCount = ds.getRasterCount(); Double[] val = new Double[1]; // 获取NoData值,若没有,默认置0 ds.GetRasterBand(1).GetNoDataValue(val); double noData = DEFAULT_NO_DATA_VALUE; if (val[0] != null) { noData = val[0]; } ds.delete(); return new DatasetInfo(proj, dataType, bandCount, geoTransform[1], geoTransform[5], geoTransform[2], geoTransform[4], noData, extent); }).reduce((info1, info2) -> { // 利用reduce算子整合所有元数据 // 确保外包框以外的信息都一样 if (!info1.projection.equals(info2.projection) || info1.dataType != info2.dataType || info1.bandCount != info2.bandCount || info1.xPixel != info2.xPixel || info1.yPixel != info2.yPixel || info1.xRotate != info2.xRotate || info1.yRotate != info2.yRotate || info1.noData != info2.noData) { throw new RuntimeException ("Input images should have same projection, dataType, bands, resolution, rotation and noData"); } // 合并外包框 Extent extent = info1.extent.union(info2.extent); return new DatasetInfo(info1.projection, info1.dataType, info1.bandCount, info1.xPixel, info1.yPixel, info2.xRotate, info2.yRotate, info1.noData, extent); }); }
- 利用统合元数据信息构建格网索引。假设格网是个正方形,其分片数(slices)为格网数量的平方。比如你最后想输出5x5的切片,那么格网数量就是25,分片数就是5。
public class GridCell implements Serializable { // 格网范围 private Extent extent; // 分片数 private int slices; // 每个大格子的平均边长 private int cellXSize; private int cellYSize; // 格网表示成影像时其长宽像元数 private int allXSize; private int allYSize; // 影像的分辨率 private double xPixel; private double yPixel; public GridCell(Extent extent, int slices, double xPixel, double yPixel) { this.extent = extent; this.slices = slices; this.xPixel = xPixel; this.yPixel = yPixel; this.allXSize = (int) ((extent.maxX - extent.minX) / xPixel); this.allYSize = (int) ((extent.minY - extent.maxY) / yPixel); this.cellXSize = (int) Math.ceil(allXSize * 1.0 / slices); this.cellYSize = (int) Math.ceil(allYSize * 1.0 / slices); } public int getXIndex(double x) { int widthSize = (int) ((x - extent.minX) / xPixel); int xIndex = widthSize / cellXSize; return Math.min(xIndex, slices - 1); } public int getYIndex(double y) { int heightSize = (int) ((y - extent.maxY) / yPixel); int yIndex = heightSize / cellYSize; return Math.min(yIndex, slices - 1); } public Extent getCellExtent(int xIndex, int yIndex) { if (xIndex >= slices || yIndex >= slices) { return null; } int minXIndex = xIndex * cellXSize; int maxXIndex = Math.min(minXIndex + cellXSize, allXSize); int minYIndex = yIndex * cellYSize; int maxYIndex = Math.min(minYIndex + cellYSize, allYSize); return new Extent(extent.minX + minXIndex * xPixel, extent.maxY + maxYIndex * yPixel, extent.minX + maxXIndex * xPixel, extent.maxY + minYIndex * yPixel); } } // 利用元数据信息构造格网 GridCell gridCell = new GridCell(datasetInfo.extent, slices, datasetInfo.xPixel, datasetInfo.yPixel);

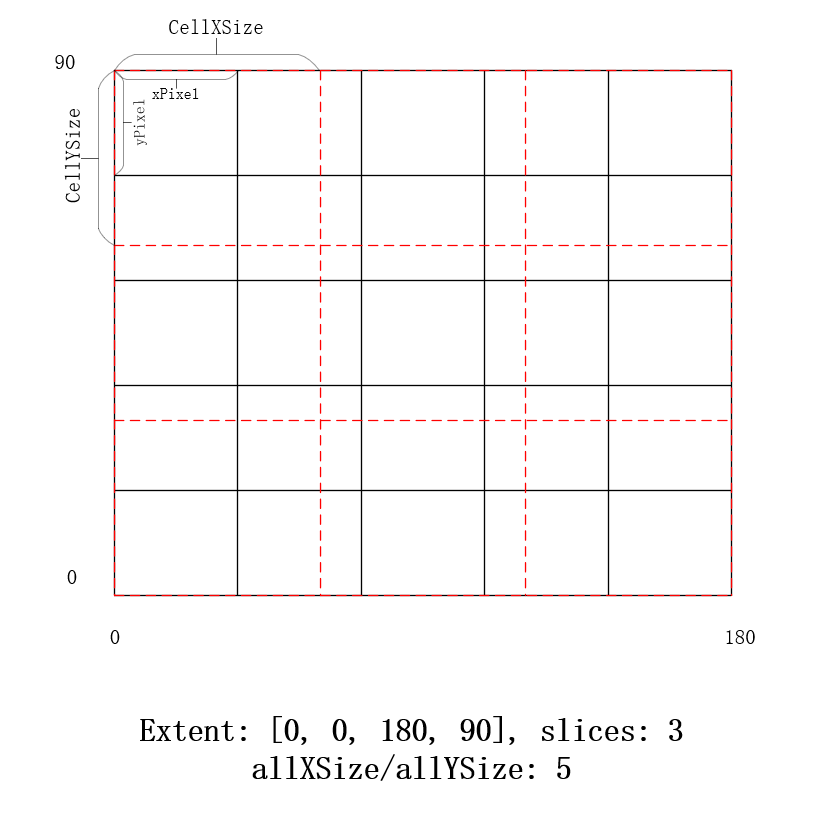

看代码可能有点抽象,具体来讲,假设我有一个5x5的影像,想切成3x3的格网
- 进行裁切
准备工作都做完了,接下来开始进行裁切。首先,为了减少对象的复制次数,把必要的东西先进行广播。
// 构建读写tiff时需要用到的波段数组 int[] bands = new int[datasetInfo.bandCount]; for (int i = 0; i < bands.length; i++) { bands[i] = i + 1; } Broadcast<Integer> byteSizeBroadcast = sc.broadcast(BYTESIZE); Broadcast<String> outputBroadcast = sc.broadcast(outputDir); Broadcast<DatasetInfo> datasetInfoBroadcast = sc.broadcast(datasetInfo); Broadcast<GridCell> gridCellBroadcast = sc.broadcast(gridCell); Broadcast<int[]> bandsBroadcast = sc.broadcast(bands); Broadcast<byte[]> noDataBroadcast = sc.broadcast(nodata);

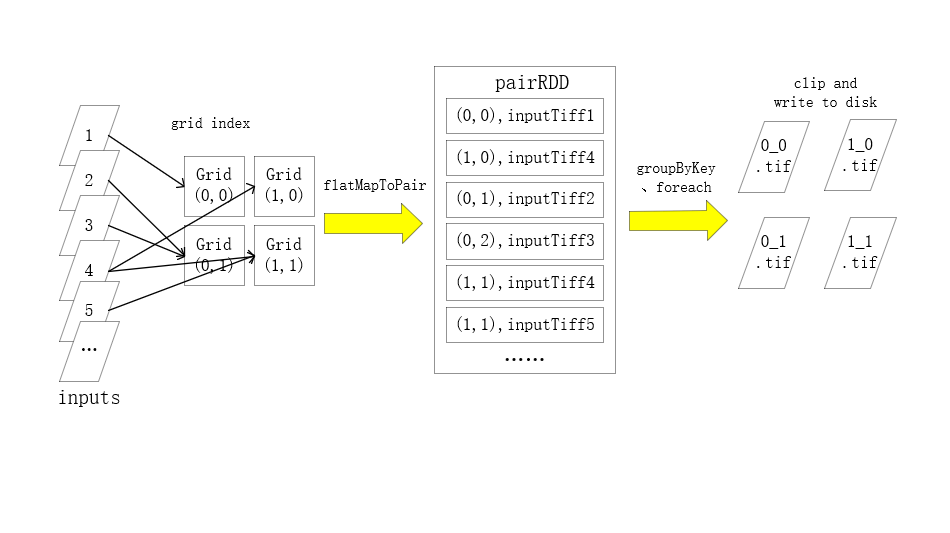

接下来,是裁切的主体逻辑部分。简单来讲就是先对输入数据进行索引,生成key为格网号,value为原始数据的PairRDD,其中一个输入可以和多个格网相交,因此可以对应多个格网,所以这里采用的算子是flatMapToPair。然后,将生成的PairRDD按照格网号聚集(groupByKey),并在foreach算子内对每一个格网内的数据进行处理。对于每一个格网,先生成一个统一的data空数组,遍历每一个与之相交的数据,裁剪出相交的部分,并将该部分数据写进data中。然后利用gdal将data数组写到本地文件中即可。如下所示:
然后是代码,比较长。
pathsRDD.flatMapToPair(path -> { gdal.AllRegister(); // 也要先注册驱动 Dataset dataset = gdal.Open(path, gdalconst.GA_ReadOnly); double[] geoTransform = dataset.GetGeoTransform(); // 计算与该影像相交的格网 double minX = geoTransform[0], maxX, minY, maxY = geoTransform[3]; maxX = minX + dataset.getRasterXSize() * geoTransform[1] + dataset.getRasterYSize() * geoTransform[2]; minY = maxY + dataset.getRasterXSize() * geoTransform[4] + dataset.getRasterYSize() * geoTransform[5]; int minXIndex = gridCellBroadcast.value().getXIndex(minX); int maxXIndex = gridCellBroadcast.value().getXIndex(maxX); int minYIndex = gridCellBroadcast.value().getYIndex(maxY); int maxYIndex = gridCellBroadcast.value().getYIndex(minY); List<Tuple2<Tuple2<Integer, Integer>, String>> grids = new ArrayList<>(); for (int x = minXIndex; x <= maxXIndex; x++) { for (int y = minYIndex; y <= maxYIndex; y++) { grids.add(new Tuple2<>(new Tuple2<>(x, y), path)); } } dataset.delete(); return grids.iterator(); }).groupByKey().foreach(grids -> { gdal.AllRegister(); DatasetInfo curInfo = datasetInfoBroadcast.value(); Tuple2<Integer, Integer> grid = grids._1(); Iterator<String> datasets = grids._2().iterator(); // 创建临时输出文件夹(也可指定一个路径并广播) Path path = Files.createTempDirectory("gdalTemp"); String datasetPath = Paths.get(path.toString(), grid._2() + "_" + grid._1() + ".tif").toString(); Driver driver = gdal.GetDriverByName("GTiff"); // 获取当前格网的范围 Extent gridExtent = gridCellBroadcast.value().getCellExtent(grid._1(), grid._2()); int gridWidth = (int) ((gridExtent.maxX - gridExtent.minX) / curInfo.xPixel); int gridHeight = (int) ((gridExtent.minY - gridExtent.maxY) / curInfo.yPixel); // 创建结果Tiff文件,设置空间信息,此时文件内无数据。 Dataset gridDs = driver.Create(datasetPath, gridWidth, gridHeight, curInfo.bandCount, curInfo.dataType); gridDs.SetProjection(curInfo.projection); gridDs.SetGeoTransform(new double[]{gridExtent.minX, curInfo.xPixel, curInfo.xRotate, gridExtent.maxY, curInfo.yRotate, curInfo.yPixel}); // 创建buffer数组,即上文中的data,并用NoData值填充 int byteToType = gdal.GetDataTypeSize(curInfo.dataType) / byteSizeBroadcast.value(); byte[] dst = new byte[gridWidth * gridHeight * curInfo.bandCount * byteToType]; fillWithNodata(dst, noDataBroadcast.value()); //遍历相交的原始Tiff while (datasets.hasNext()) { Dataset dataset = gdal.Open(datasets.next(), gdalconst.GA_ReadOnly); double[] geoTransform = dataset.GetGeoTransform(); double minX = geoTransform[0]; double maxX = minX + dataset.getRasterXSize() * geoTransform[1] + dataset.getRasterYSize() * geoTransform[2]; double maxY = geoTransform[3]; double minY = maxY + dataset.getRasterXSize() * geoTransform[4] + dataset.getRasterYSize() * geoTransform[5]; // 计算相交范围 Extent overlap = gridExtent.overlap(new Extent(minX, minY, maxX, maxY)); int overlapWidth = (int) ((overlap.maxX - overlap.minX) / curInfo.xPixel); int overlapHeight = (int) ((overlap.minY - overlap.maxY) / curInfo.yPixel); // r读取相交部分的数据 int srcXOff = (int) ((overlap.minX - minX) / curInfo.xPixel); int srcYOff = (int) ((overlap.maxY - maxY) / curInfo.yPixel); if (srcXOff + overlapWidth > dataset.getRasterXSize()) { overlapWidth = dataset.getRasterXSize() - srcXOff; } if (srcYOff + overlapHeight > dataset.getRasterYSize()) { overlapHeight = dataset.getRasterYSize() - srcYOff; } byte[] data = new byte[overlapWidth * overlapHeight * curInfo.bandCount * byteToType]; dataset.ReadRaster(srcXOff, srcYOff, overlapWidth, overlapHeight, overlapWidth, overlapHeight, curInfo.dataType, data, bandsBroadcast.value()); // 相交部分的数据写入buffer中 int dstXOff = (int) ((overlap.minX - gridExtent.minX) / curInfo.xPixel); int dstYOff = (int) ((overlap.maxY - gridExtent.maxY) / curInfo.yPixel); dataMerge(data, overlapWidth, overlapHeight, dst, gridWidth, gridHeight, dstXOff, dstYOff, byteToType, noDataBroadcast.value()); } // 写入本地文件 gridDs.WriteRaster(0, 0, gridWidth, gridHeight, gridWidth, gridHeight, curInfo.dataType, dst, bandsBroadcast.value()); gridDs.FlushCache(); gridDs.delete(); });
涉及的辅助函数
// 数组赋值NoData(按波段) private void fillWithNodata(byte[] arr, byte[] noData) { int count = arr.length / noData.length; for (int i = 0; i < count; i++) { System.arraycopy(noData, 0, arr, noData.length * i, noData.length); } } // 原Tiff的buffer数据写入新Tiff的Buffer中,涉及坐标变换 private void dataMerge(byte[] src, int srcXSize, int srcYSize, byte[] dst, int dstXSize, int dstYSize, int xoff, int yoff, int byteToType, byte[] noData) { int srcRowPixels = srcXSize * byteToType; int srcBandPixels = srcRowPixels * srcYSize; int dstRowPixels = dstXSize * byteToType; int dstBandPixels = dstRowPixels * dstYSize; int bandCount = src.length / srcBandPixels; for (int i = 0; i < bandCount; i++) { for (int r = 0; r < srcYSize; r++) { int dstR = r + yoff; if (dstR >= dstYSize) { continue; } for (int c = 0; c < srcXSize; c++) { int dstC = c + xoff; if (dstC >= dstXSize) { continue; } int srcFirstIndex = srcBandPixels * i + srcRowPixels * r + byteToType * c; int dstFirstIndex = dstBandPixels * i + dstRowPixels * dstR + byteToType * dstC; // 同一像元的新旧值不同,若其中之一为NoData,设置为另一个的值;否则,取平均 if (ArrayUtils. isEquals(noData, ArrayUtils.subarray(src, srcFirstIndex, srcFirstIndex + byteToType))) { continue; } else if (ArrayUtils. isEquals(noData, ArrayUtils.subarray(dst, dstFirstIndex, dstFirstIndex + byteToType))) { for (int b = 0; b < byteToType; b++) { dst[dstFirstIndex + b] = src[srcFirstIndex + b]; } } else { for (int b = 0; b < byteToType; b++) { dst[dstFirstIndex + b] = (byte) ((dst[dstFirstIndex + b] + src[srcFirstIndex + b]) / 2); } } } } } }
- 一些注意事项
1)GDAL中的对象都没有实现Serializable接口,不能在driver和Executor、各Executor之间传递,所以传递时使用了原始数据路径而不是Dataset对象。此外,也尽量在同一个task中完成Dataset的创建和写入。
2)文中的merge方法在取平均时逻辑并不严密,假如同一像元先后要写入三个值:a、b、c,得到的结果是(((a + b) / 2 ) + c ) / 2。要得到(a + b + c) / 3的结果,需要另外声明一个与buff同样长度的count数组来记录个数。
3)如前文所说,这个并行逻辑可能不是最佳的,应该会有更高效的写法。欢迎交流。
五.影像重投影

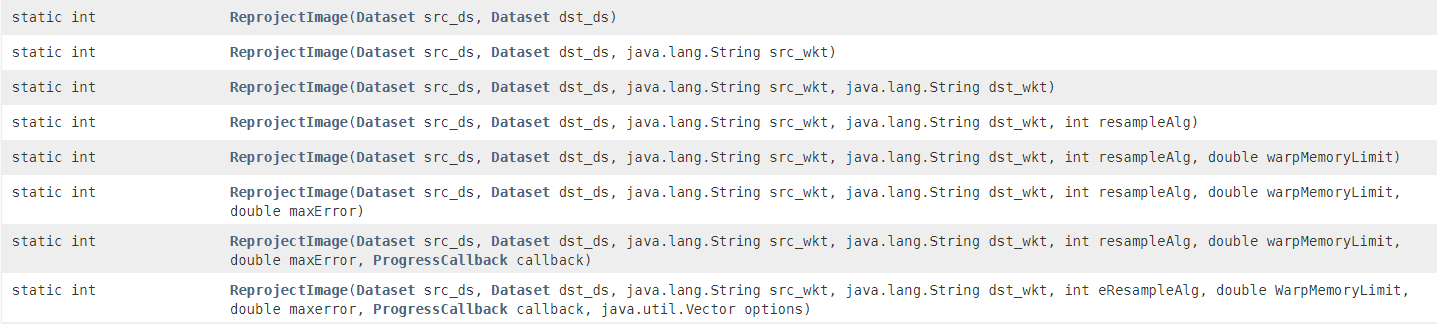

gdal提供了重投影的接口,且有多个重载:
我自己一般使用
ReprojectImage(Dataset src_ds, Dataset dst_ds, java.lang.String
src_wkt, java.lang.String dst_wkt, int resampleAlg)
在使用该接口之前,需要自行构建dst_ds即目标数据集,其波段数、数据类型可以与原数据src_ds保持一致,投影与目标投影dst_wkt相同,但其宽、高、空间范围等都需要重新计算。
首先计算空间范围,方法是先单独对原始影像的四个角点进行重投影,得到新影像的角点值。
// 初始化投影工具类CoordinateTransformation SpatialReference src = new SpatialReference(); src.ImportFromWkt(srcPrj); SpatialReference dst = new SpatialReference(); dst.ImportFromWkt(dstPrj); CoordinateTransformation coordinateTransformation = osr.CreateCoordinateTransformation(src, dst); // 计算角点坐标 double[][] coords = new double{/*利用geoTransform计算四个角的坐标值*/} // 批量点投影 coordinateTransformation.TransformPoints(coords); // 得到新的坐标范围 double minX = Double.MAX_VALUE, minY = Double.MAX_VALUE, maxX = Double.MIN_VALUE, maxY = Double.MIN_VALUE; for (int i = 0; i < coords.length; i++) { if (coords[i][0] < minX) minX = coords[i][0]; if (coords[i][0] > maxX) maxX = coords[i][0]; if (coords[i][1] < minY) minY = coords[i][1]; if (coords[i][1] > maxY) maxY = coords[i][1]; }
遗憾的是,目标影像的宽高需要自己根据实际情况指定,也可以指定一个分辨率,并根据坐标范围来计算。这样一来,就可以通过输出路径、影像宽高、波段数、数据类型来创建一个新的Dataset,利用上面计算出来的左上角坐标和自己指定的分辨率来设置该Dataset的geoTransform(y方向的分辨率是x方向的负数,rotate一般为0),并设置好参考系即可。

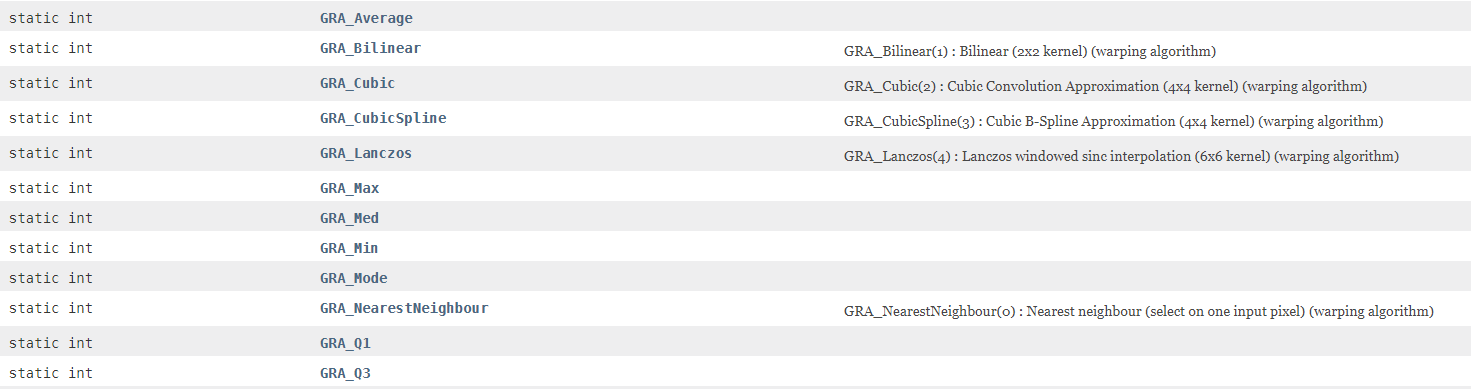

最后是投影过程中采用的重采样方法resampleAlg,重采样的含义及常用方法可自行百度,在gdalconst中提供了如下方法:
其中, GRA_NearestNeighbour(最邻近法)是重投影时的默认方法。所有参数都创建好后,直接调用即可:
gdal.ReprojectImage(srcDs, dstDs, srcPrj, dstPrj, reasampleAlg); dstDs.FlushCache();
